Wie lange dauert die Drohnen-Kartierung? Eine Zeitersparnis-Analyse

„Die Drohnen-Kartierung hat die Art und Weise revolutioniert, wie wir Bauprojekte vermessen. Statt Wochen brauchen wir nun Stunden.“ Diese Aussage spiegelt eine fundamentale Veränderung in der Bauvermessung wider, die Architekten, Ingenieure und Bauunternehmen im deutschsprachigen Raum erleben. Die Frage, die sich viele Fachleute stellen, ist nicht mehr, ob Drohnen-Kartierung sinnvoll ist, sondern wie lange sie tatsächlich dauert und welche wirtschaftlichen Einsparungen sich damit erzielen lassen.

In diesem Leitfaden analysieren wir die tatsächlichen Zeitrahmen der Drohnen-Kartierung, vergleichen die verschiedenen Technologien und zeigen auf, wie Sie mit dieser modernen Vermessungsmethode erhebliche Effizienzgewinne in Ihren Projekten erreichen können.

Die Dauer der Drohnen-Kartierung: Schnelle Antwort

Die Flugdauer für eine typische Bauvermessung mit Drohnen beträgt zwischen 15 bis 45 Minuten, abhängig von der Größe des Vermessungsgebietes. Ein Bauplatz von 50 bis 100 Hektar kann in einer einzigen Flugmission erfasst werden. Die gesamte Vor- und Nachbereitungszeit, einschließlich der Punktwolken-Verarbeitung und der Erzeugung von Orthomosaiken, nimmt jedoch 2 bis 5 Werktage in Anspruch.

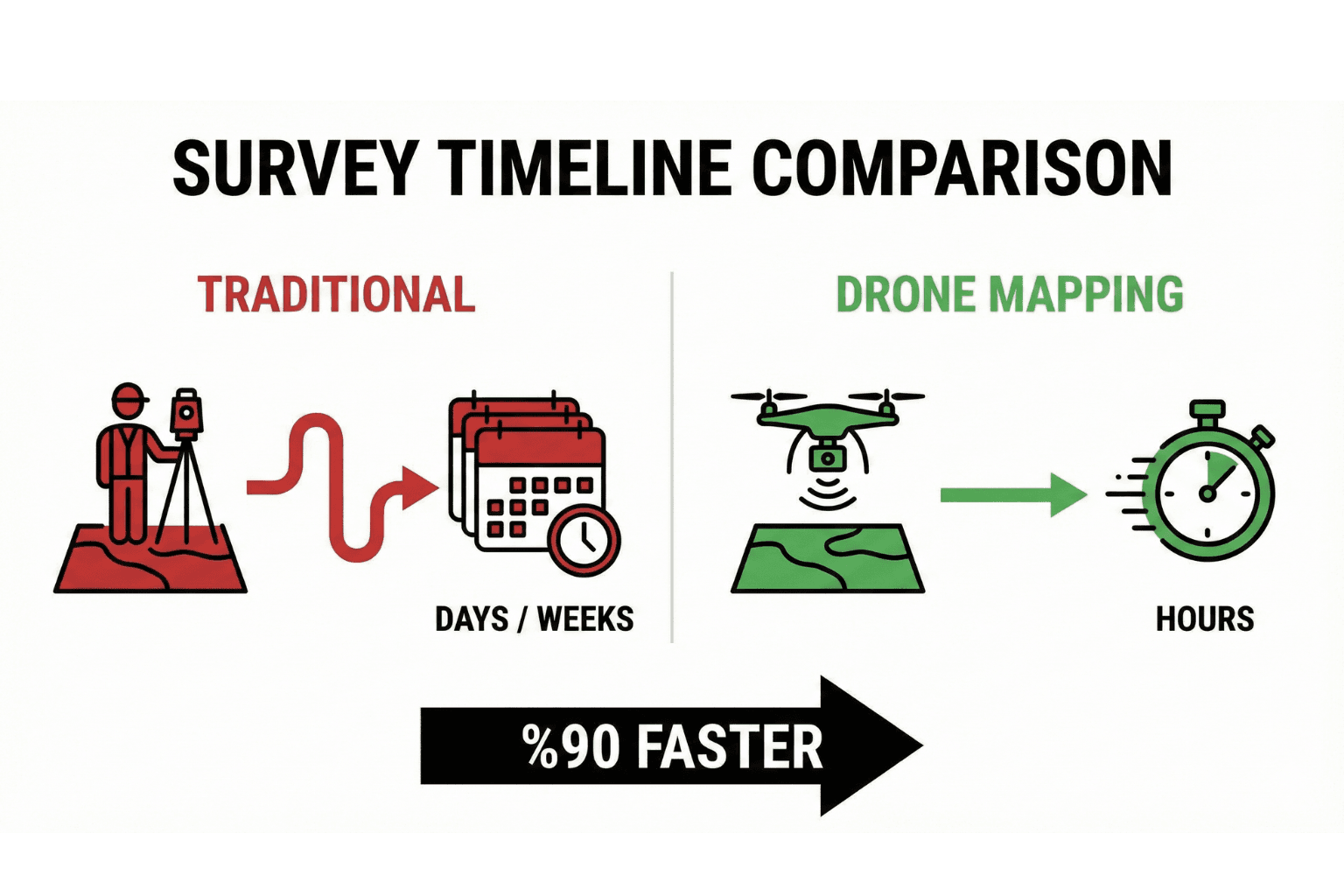

Im Gegensatz dazu benötigt eine herkömmliche terrestrische Vermessung desselben Gebietes 2 bis 4 Wochen, wenn mehrere Surveyor Teams gleichzeitig arbeiten. Die Zeitersparnis Analyse zeigt also ein beeindruckendes Bild: Die Drohnen-Kartierung ist 5 bis 10 mal schneller als traditionelle Methoden.

Drohnen-Kartierung: Zwei Haupttechnologien im Vergleich

Die Effizienz in der Vermessung hängt stark davon ab, welche Technologie eingesetzt wird. Die beiden Hauptmethoden sind Photogrammetrie und LiDAR, die in den meisten modernen Drohnensystemen zu finden sind.

Photogrammetrie vs. LiDAR

Die Unterschiede zwischen diesen Technologien wirken sich direkt auf die Bearbeitungsdauer aus:

Photogrammetrie funktioniert durch die Aufnahme von überlappenden digitalen Bildern, die dann mithilfe von Algorithmen in eine 3D-Struktur umgewandelt werden. Dieser Prozess ist zeitintensiv in der Nachbearbeitung, da die Punktwolken-Verarbeitung umfangreiche Rechenkapazität erfordert. Allerdings bietet Photogrammetrie bei optimalen Lichtverhältnissen eine hervorragende Genauigkeit und farbliche Detailgetreue.

LiDAR (Light Detection and Ranging) sendet Laserpulse aus und misst die Zeit, bis diese reflektiert zurückkommen. Dies ermöglicht eine schnellere Datenakquisition und kürzere Verarbeitungszeiten. LiDAR ist besonders wertvoll, wenn Vegetation oder komplexe Strukturen durchdrungen werden müssen.

Bauvermessung mit Drohnen: Praktische Zeitrahmen

Um realistische Erwartungen zu setzen, sollten Sie folgende Phasen einer Bauvermessung mit Drohnen verstehen:

Phase 1: Vorbereitung (1 bis 2 Tage)

• • Festlegung der Flugparameter und Missionsplanung

• • Beantragung von Genehmigungen bei der Luftfahrtbehörde (wenn erforderlich)

• • Kalibrierung der Drohne und des Sensors

• • Platzierung von Bodenkonrollpunkten (GCP, Ground Control Points)

Phase 2: Datenerfassung (0,5 bis 1 Tag)

• • Drohnenflug über das Vermessungsgebiet (15 bis 45 Minuten Flugzeit)

• • Datenvalidation vor Ort

• • Sicherung und Übertragung der Rohdaten

Phase 3: Datenverarbeitung (2 bis 5 Tage)

• • Punktwolken-Verarbeitung und Rauschfilterung

• • Erzeugung von Orthomosaiken (nahtlose Übersichtskarten)

• • Erstellung des Digitalen Zwillings

• • Genauigkeitskontrolle und Qualitätssicherung

Phase 4: Bereitstellung (1 Tag)

• • Export in Standardformate (Shapefile, GeoTIFF, LAS-Dateien)

• • Integration in Planungssoftware (AutoCAD, ArcGIS, etc.)

• • Übergabe an den Auftraggeber

Effizienz in der Vermessung: Der wirtschaftliche Vergleich

Die echte Stärke der Drohnen-Kartierung zeigt sich in einer Analyse der Effizienz in der Vermessung. Betrachten wir ein Szenario mit einem 100 Hektar großen Bauplatz:

Die Zeitersparnis Analyse zeigt deutlich, dass Drohnen-Kartierung mit Photogrammetrie sowohl Zeit als auch Kosten spart. Eine 60 bis 80 prozentige Reduktion der Projektdauer ist realistisch, während die Gesamtkosten um 50 bis 70 Prozent sinken können.

Digitaler Zwilling: Von Rohdaten zur Intelligent Asset

Ein weiterer wichtiger Aspekt ist die Erstellung eines Digitalen Zwillings. Dies ist ein präzises digitales Modell des tatsächlichen Vermessungsgebietes, das für nachfolgende Planungs- und Managementaufgaben verwendet wird.

Mit Drohnen-Kartierung können Sie in einer einzigen Mission alle notwendigen Daten erfassen, um einen hochwertigen Digitalen Zwilling zu erstellen. Die Daten können dann mit BIM-Software (Building Information Modeling) integriert werden, um während der gesamten Projektlaufzeit verwendet zu werden.

Dies erspart Ihnen später wiederholte Vermessungen und ermöglicht eine kontinuierliche Überwachung. Besonders wichtig ist dies in der Bauverwaltung, wo zeitnahe Fortschrittsdokumentation entscheidend ist.

Punktwolken-Verarbeitung: Das Herzstück der Effizienz

Die Punktwolken-Verarbeitung ist der zeitintensivste Schritt bei der Drohnen-Kartierung. Hierbei werden Millionen von Datenpunkten analysiert, gefiltert und klassifiziert, um aussagekräftige Ergebnisse zu produzieren.

Die wichtigsten Schritte der Punktwolken-Verarbeitung sind:

1. 1. Alignment und Registration: Ausrichtung aller erfassten Punkte in ein konsistentes Koordinatensystem

1. 1. Rauschreduktion: Entfernung von fehlerhaften oder überflüssigen Datenpunkten

1. 1. Klassifizierung: Kategorisierung von Punkten als Boden, Vegetation, Gebäude etc.

1. 1. Oberflächenerzeugung: Erstellung einer glatteren Darstellung aus den diskreten Punkten

1. 1. Orthorektifikation: Geographische Georeferenzierung mit RTK oder PPK Genauigkeit

Moderne cloudbasierte Lösungen haben die Verarbeitungszeiten erheblich verkürzt. Was früher 5 bis 10 Tage dauerte, kann heute in 1 bis 2 Tagen erledigt werden, wenn die richtige Infrastruktur vorhanden ist.

Faktoren, die die Dauer beeinflussen

Die tatsächliche Dauer einer Drohnen-Kartierung ist nicht konstant und wird von mehreren Faktoren beeinflusst:

Größe des Vermessungsgebietes

Ein Gebiet von 5 Hektar benötigt etwa 10 bis 15 Minuten Flugzeit, während 500 Hektar mehrere Flüge erfordern können. Die Nachbearbeitung skaliert nicht linear: 500 Hektar benötigen nicht fünfmal so lange wie 100 Hektar, sondern oft nur doppelt so lange.

Topographische Komplexität

Hügelige oder unebene Gebiete erfordern komplexere Flugmuster und können zu längeren Flugzeiten führen. Flaches Gelände erlaubt systematische Rasterflüge mit höherer Effizienz.

Vegetationsbestand

Dicht bewachsene Gebiete sind für Photogrammetrie schwierig. LiDAR kann zwar durch Vegetation hindurchdringen, benötigt aber längere Verarbeitungszeiten. Ein Wald benötigt möglicherweise 20 bis 30 Prozent mehr Verarbeitungszeit als ein offenes Feld.

Wetterbedingungen

Ideale Bedingungen sind sonnig mit schwachen Winden. Bewölkte Tage können zu uneinheitlicher Beleuchtung und schlechteren Photogrammetrie-Ergebnissen führen. Mit LiDAR sind Wetterbedingungen weniger kritisch.

Genauigkeitsanforderungen

Projekte, die eine Genauigkeit von 1 bis 2 cm erfordern, benötigen mehr Bodenkonrollpunkte (GCP) und sorgfältigere Kalibrierung. RTK-fähige Drohnen ermöglichen Meter-Level-Genauigkeit ohne GCP, aber CMYK-Subzentimeter-Genauigkeit erfordert zusätzliche Kontrollpunkte und Verarbeitung.

Effizienztipps für AEC-Profis

Wenn Sie Drohnen-Kartierung in Ihren Workflow integrieren möchten, beachten Sie diese bewährten Praktiken:

• • Beauftragen Sie RTK-ausgerüstete Drohnen, um die Notwendigkeit für Bodenkonrollpunkte zu minimieren

• • Planen Sie mehrere Missionen hintereinander, um Mobilisierungskosten zu sparen

• • Verwenden Sie standardisierte Outputformate, um die Integration in Ihre bestehenden Systeme zu vereinfachen

• • Beantragen Sie Genehmigungen frühzeitig, da dies bis zu 4 Wochen dauern kann

• • Wählen Sie Tage mit optimalen Wetterbedingungen für Photogrammetrie-Einsätze

• • Legen Sie klare Genauigkeitsanforderungen fest, um unnötige Verarbeitungsschritte zu vermeiden

Die Zukunft der Drohnen-Kartierung

Die Technologie entwickelt sich schnell weiter. Neue Entwicklungen wie verbesserte KI-basierte Klassifizierung und federated Processing (verteilte Verarbeitung) werden die Dauer weiter reduzieren. Einige Prognostiker erwarten, dass die Gesamtdauer für komplexe Projekte bald unter 2 bis 3 Arbeitstagen liegen wird.

Für Unternehmen in Deutschland, die eine vollständige digitale Transformation ihrer Vermessungsprozesse anstreben, ist jetzt ein idealer Zeitpunkt, in professionelle Drohnen-Kartierung zu investieren oder entsprechende Dienstleistungen zu beauftragen.

Häufig gestellte Fragen zur Drohnen-Kartierung

Wie lange dauert es, bis ich die Kartierungsergebnisse nach dem Flug erhalte?

Bei Photogrammetrie dauert die Verarbeitung typischerweise 3 bis 5 Arbeitstage. Mit LiDAR sind es 1 bis 3 Tage. Schnelle Express-Verarbeitung kann in 24 Stunden erfolgen, kostet aber einen Aufschlag. Für erste Endergebnisse (niedrig aufgelöste Orthomosaiken) können Sie oft bereits am nächsten Tag mit ersten Ergebnissen rechnen.

Benötige ich eine spezielle Genehmigung für Drohnen-Kartierungen in Deutschland?

Ja, in Deutschland sind Drohnenflüge zur kommerziellen Vermessung genehmigungspflichtig. Sie benötigen eine Aufstiegserlaubnis nach der Luftverkehrsordnung (LuftVO). Der Prozess dauert typischerweise 2 bis 4 Wochen. Viele professionelle Kartierungsunternehmen haben bereits pauschalgenehmigte Verfahren und können schneller operieren.

Wie genau ist Drohnen-Kartierung mit RTK-Genauigkeit?

RTK-ausgerüstete Drohnen können eine horizontale Genauigkeit von 1 bis 2 cm und eine vertikale Genauigkeit von 1,5 bis 3 cm erreichen. Dies ist für die meisten Bauvermessungen völlig ausreichend und vergleichbar mit klassischen Vermessungsmethoden. Eine zusätzliche Kontrollmessung mit terrestrischen Methoden ist in der Regel nicht erforderlich.

Kann Drohnen-Kartierung in bewaldeten Gebieten eingesetzt werden?

Photogrammetrie hat Schwierigkeiten in dicht bewaldeten Gebieten, da die Bäume die Details des Untergrunds verbergen. LiDAR ist hier die bessere Wahl, da es durch Vegetation hindurchdringen kann. Wenn Sie nur die Oberflächengeometrie (Baumkronen) benötigen, funktioniert Photogrammetrie auch im Wald gut.

Was sind die minimalen und maximalen Projektgrößen für Drohnen-Kartierung?

Theoretisch können Flächen ab 0,5 Hektar kartiert werden, obwohl der Verwaltungsaufwand klein ist. Praktisch ist eine Mindestgröße von 5 bis 10 Hektar wirtschaftlich sinnvoll. Es gibt keine obere Grenze, aber Projekte über 1.000 Hektar benötigen mehrere Drohnen oder mehrfache Flüge, um in angemessener Zeit durchführbar zu sein.

Kann ich die Rohdaten selbst verarbeiten oder benötige ich spezialisierte Software?

Die Rohdaten (Raw-Bilder oder Punkt-Clouds) können mit spezialisierter Photogrammetrie-Software wie Agisoft Metashape oder Pix4Dmapper verarbeitet werden. Dies erfordert jedoch erhebliche Fachkompetenz und Rechenleistung. Es ist meist günstiger, die Verarbeitung an professionelle Dienstleistungsanbieter auszulagern, die über optimierte Workflows und Cloud-Infrastruktur verfügen.

Wie kann ich sicherstellen, dass die Kartierungsdaten mit meinen bestehenden GIS-Systemen kompatibel sind?

Wählen Sie einen Kartierungsdienstleister, der Standards wie GeoTIFF, Shapefile, GeoJSON und LAS-Formate unterstützt. Diese sind mit allen gängigen GIS-Plattformen wie ArcGIS, QGIS und Autodesk kompatibel. Fordern Sie beim Angebot explizit die benötigten Ausgabeformate an und das Koordinatenreferenzsystem (CRS), das Sie verwenden.
