Geländemodellierung trifft 3D Modellierung: Höchste 3D Präzision in der Drohnenvermessung

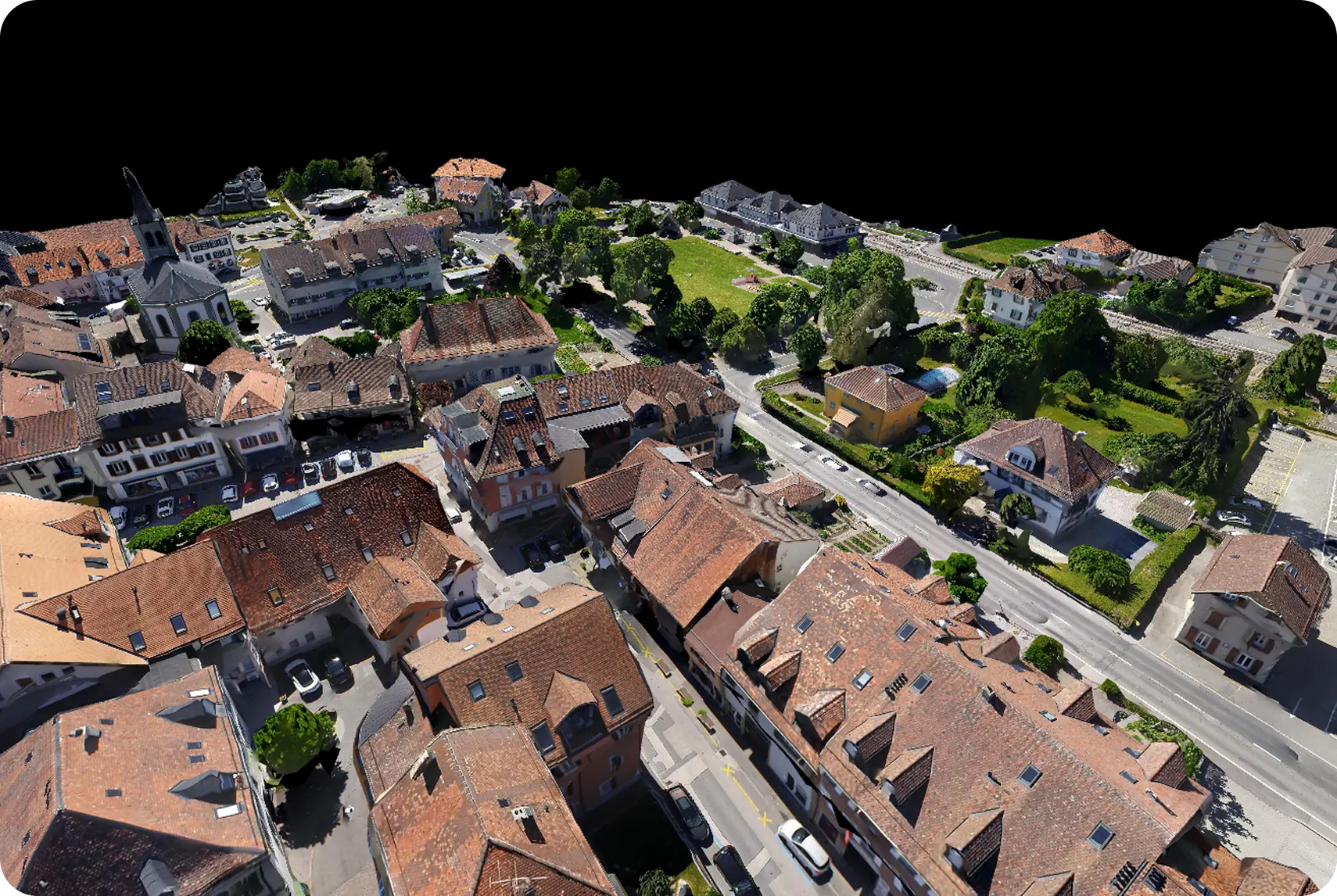

Wir erfassen Bilddaten per Drohne und verarbeiten sie mittels Photogrammetrie zu einem verlässlichen 3D Geländemodell. So wird die Geländevermessung nicht nur zu Zahlenreihen: Neigung, Höhenunterschiede, Exposition, Zufahrten und umgebende Objekte sind auf einen Blick erkennbar. Von schwer zugänglichen Zonen bis ins Stadtzentrum werden Gebäudeplatzierung und PV Layout nach Geländebedingungen geplant; Verschattungseffekte sind früh sichtbar. Die erzeugten Daten sind mit CAD, GIS, PVsyst und PVSOL kompatibel eine saubere Grundlage für Geländemodellierung und Planung.
Probleme
Es fehlen aktuelle und integrierte Geländedaten
Befinden sich Daten in unterschiedlichen Quellen, mit schwacher Koordinaten-konformität und gemischten Auflösungen, werden Ergebnisse der Geländevermessung inkonsistent. Mikro Topografie, Neigungs und Expositionsverteilung lassen sich nicht klar lesen; Standortwahl, Massenermittlung und Kosten kalkulieren fehl.
Unvollständige Vermessung in schwer zugänglichen Bereichen
Steile Hänge, rutschige Oberflächen und gesperrte Zonen verhindern Messungen oder führen zu Lücken. Wenn Wege, Bäche, Bäume und Bauwerke fehlen, werden Zugangsplanung und Sicherheitsbewertung unsicher.
Verschattungsunsicherheit bei GES und Gebäudeplatzierung
Geländevermessung alleine genügt nicht: Werden Neigung, Exposition und Umgebungs¬hindernisse nicht gemeinsam modelliert, entsteht kein realistisches Verschattungsprofil. Reihenabstände, Positionen von Wechselrichtern und Trafos sowie Kabeltrassen werden falsch geplant; die Ertragsprognose weicht von der Realität ab.
Geländevermessung und 3D Modellierung: durchgängiger Flow von Daten zur Platzierung
Rendera überführt die Geländevermessung nahtlos in das 3D-Modell; Unsicherheiten sinken, Verschattungsfehler und unnötige Ortstermine werden minimiert. Drohnenvermessung liefert die Basis, Geländemodellierung macht sie planbar.
In einem Koordinatensystem integrierte Daten

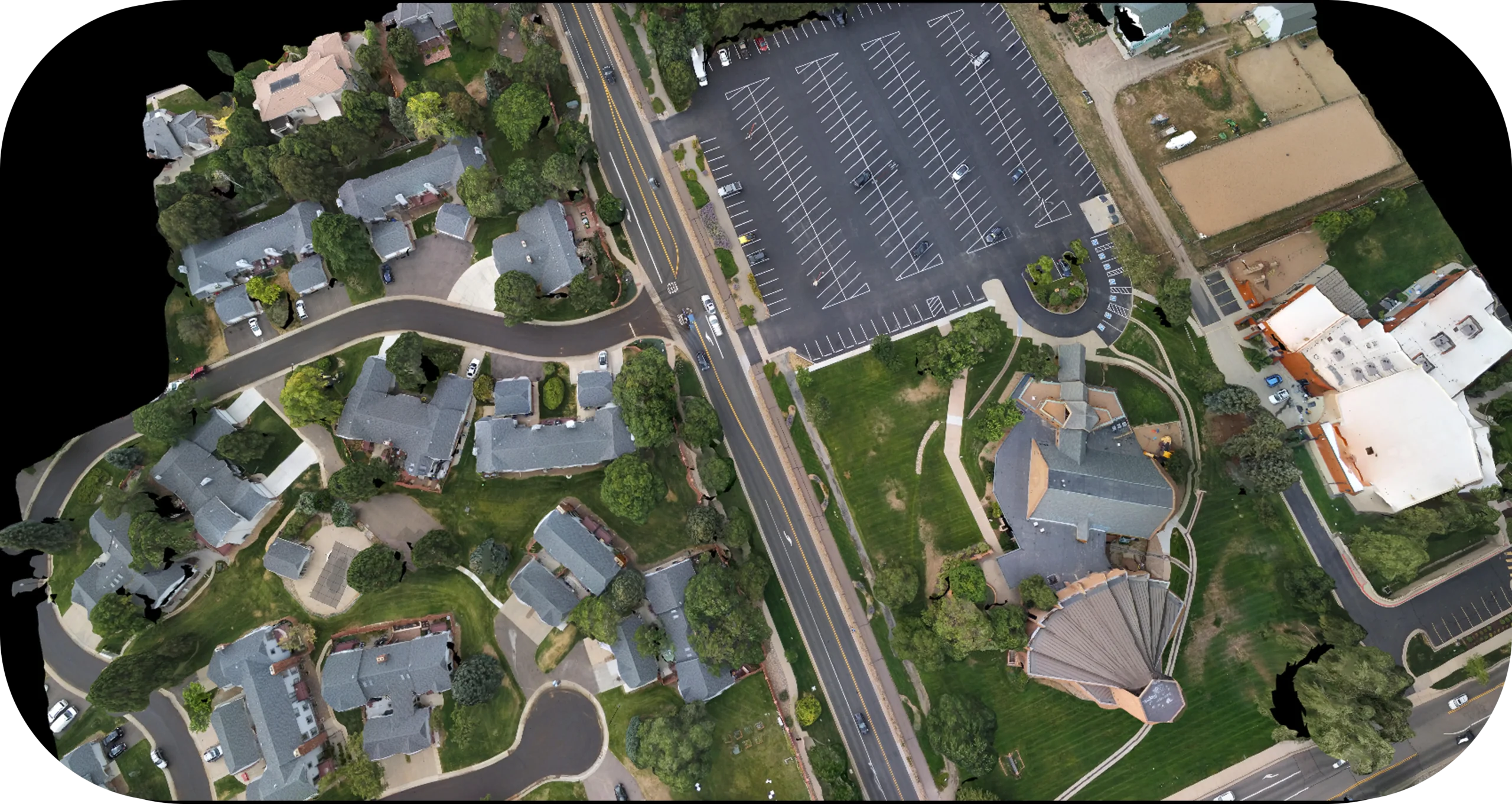

Rendera vereint mittels Drohnen-Photogrammetrie Orthofoto, Punktwolke, DSM/DTM und Höhenlinien im selben Koordinaten¬system. Damit werden Geländedaten konsistent; Mikro Topografie sowie Neigungs- und Expositionskarten werden klar, Standortwahl und Massenermittlung werden zuverlässiger eine saubere Grundlage für 3D Modellierung.
Lückenlose Abdeckung auch in schwer zugänglichen Arealen
Mit intelligenten Flugplänen werden kritische Bereiche inklusive steiler Hänge, rutschiger Flächen und gesperrter Zonen erfasst. Wege, Bäche, Bäume und Bauwerke erscheinen im 3D Geländemodell; Messlücken schließen sich, unnötige Begehungen und Risiken sinken. Drohnenvermessung + Geländemodellierung sorgen gemeinsam für Vollständigkeit.
Korrekte Planung für Layout und Verschattung
Mit einer Sonnengang-Simulation werden Reihenabstände, Offsets, Gerätepositionen und Kabeltrassen gelände gerecht berechnet. Outputs sind mit CAD, GIS, PVsyst und PVSOL kompatibel; verschattungsbedingte Abweichungen nehmen ab, Designentscheidungen beschleunigen sich unterstützt durch präzise 3D Modellierung des Geländes.
F.A.Q
Rendera erstellt digitale Geländemodelle (DTM) und digitale Oberflächenmodelle (DSM). Diese ermöglichen Hangneigungskarten, Höhenprofile, Volumenberechnungen und Hindernisanalysen. Solche Ergebnisse sind wesentlich für Solarparkplanung, Tiefbau und Großbauprojekte.
Ja. Rendera ist auf die Verarbeitung großer Datensätze ausgelegt. Die Rechenzeit steigt mit der Bildanzahl, es gibt jedoch keine feste Größenbeschränkung. Sehr große Datensätze können in Segmente unterteilt werden, ohne dass Kontinuität verloren geht.
Die Plattform erstellt höhenkorrigierte Layouts und neigungsbasierte Analysen, die eine präzise Positionierung von PV Arrays, Kabeltrassen und Infrastruktur ermöglichen. Modelle können in Simulationssoftware wie PVsyst und PVSol exportiert werden.
Ja. Die Geländemodellierungs Engine von Rendera ist auch in Landwirtschaft, Bauwesen und Immobilienentwicklung relevant. Modelle sind in CAD kompatiblen Formaten exportierbar.
