Der neue Standard bei Solar-Standortanalysen

Im sich wandelnden Bereich der Solarentwicklung werden die Gewinnspanne und das Risiko von Projektstillständen durch einen zentralen Faktor bestimmt: Präzision.

Das Potenzial für menschliche Fehler und Sicherheitsrisiken bei der manuellen Vermessung ist erheblich. Da Regulierungsbehörden in Großbritannien und Europa die Vorschriften formalisieren, entwickelt sich die Branche weiter – hin zur Drohnenvermessung. Doch Geschwindigkeit ist nicht die einzige Überlegung: Der Einsatz spezialisierter Drohnen ermöglicht es Unternehmen, die Anforderungen an die digitale Vermessung mit einer verifizierbaren und rechtskonformen digitalen Beweiskette zu erfüllen, um beispielsweise MCS- und DIN-Zertifizierungsanforderungen gerecht zu werden.

Dieser Render-a-Leitfaden richtet sich an den Anbieter von Solar-Standortanalysen in Manchester und den Projektmanager in München, um sicherzustellen, dass ihre gesammelten Drohnendaten so aufbereitet sind, dass sie die lokalen Marktanreize und die Sicherheitskonformität erfüllen.

Warum Compliance wichtig ist: MCS vs. DIN

Um finanzielle Vorteile zu erhalten und die Genehmigung für den Netzzugang zu bekommen, müssen Ihre Daten mit der Perspektive des Prüfers übereinstimmen.

Der UK-Markt: Sicherung des MCS-Zertifikats

Für Installateure im Vereinigten Königreich ist das Microgeneration Certification Scheme (MCS) entscheidend, damit Kunden die Smart Export Guarantee (SEG) erhalten können.

• Die Herausforderung: Das MCS legt großen Wert auf den Verschattungsfaktor. Prüfer verlangen Beweise dafür, wie sich umliegende Objekte (Bäume, Schornsteine, nahegelegene Dachgauben) auf den Ertrag auswirken.

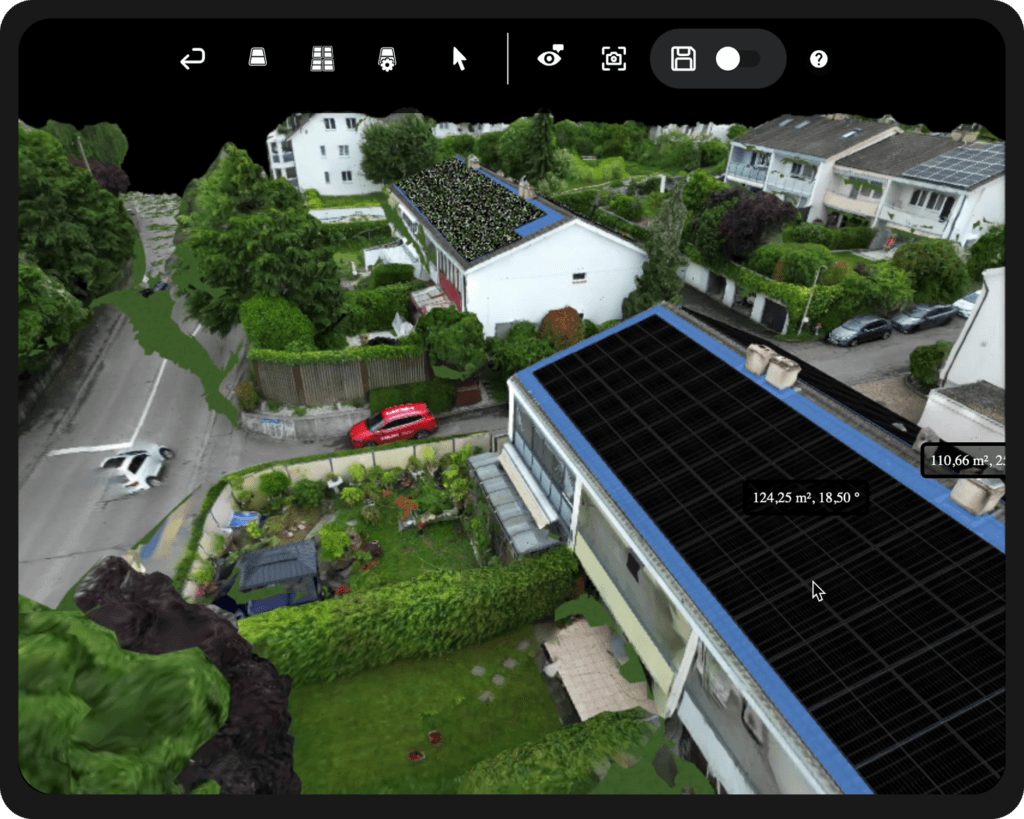

• Die Drohnen-Lösung: Sie benötigen 3D-Punktwolken, die die Horizontlinie erfassen. Eine standardmäßige 2D-Karte reicht NICHT aus. Durch die Nutzung von Render-a zur Verarbeitung Ihrer Bilder erstellen Sie einen digitalen Zwilling, der Simulationen für Verschattungsanalysen ermöglicht, die den Prüfungsanforderungen entsprechen.

Der europäische Markt: DIN-Normen (DIN 18008 & Eurocode)

In Deutschland und der gesamten EU verlagert sich der Fokus auf bauliche Sicherheit und Genauigkeit.

• Die Herausforderung: Die DIN 18008 (Glas im Bauwesen) und Windlastberechnungen erfordern hochpräzise Messungen von Dachneigung und Dimensionen. Wenige Zentimeter Abweichung können Ihre statischen Berechnungen zunichtemachen.
• Die Drohnen-Lösung: Hochauflösende Photogrammetrie erreicht eine Genauigkeit im Sub-Zentimeter-Bereich. Dies stellt sicher, dass die in Software wie PVSol entworfenen Montagesysteme exakt mit der tatsächlichen Topografie des Daches übereinstimmen.

Best Practices für den Flug zu konformen Daten

Es reicht nicht aus, Ihre Solar-Standortanalyse einfach nur abzufliegen, damit Prüfer und Simulationssoftware Ihre Daten akzeptieren. Sie müssen einen strukturierten Flugplan implementieren.

Schritt 1: Optimierung für 3D-Modellierung

Um die 3D-Modelle zu generieren, die für einen MCS-Zertifikatsantrag notwendig sind:

• Überlappung ist der Schlüssel: Halten Sie Ihre Front- und Seitenüberlappung bei mindestens 75-80 %. Ohne starke Überlappung wird die Photogrammetrie-Software Schwierigkeiten haben, die Bilder präzise zusammenzufügen.
• Das Doppelgitter: Fliegen Sie ein Kreuzschraffur- oder Doppelgittermuster. Auf diese Weise kann die Kamera die Seiten von Hindernissen (wie Schornsteinen) aus allen Winkeln erfassen und so blinde Flecken in Ihrer Schattenanalyse verhindern.

Schritt 2: Kamerawinkel (Nadir vs. Schrägaufnahme)

• Nadir (90°): Dies ist gut für 2D-Karten, aber für die Höhenanalyse nicht ausreichend.
• Schrägaufnahme / Oblique (45°-60°): Dies ist unerlässlich, um die Höhe von Hindernissen zu erfassen. Eine Mischung dieser Winkel ist der beste Weg für Render-a, um ein robustes Digitales Oberflächenmodell (DOM) zu erstellen.

Der Workflow: Von der Drohnenvermessung zum Desktop mit Render-a

Sie haben die Daten erfasst. Aber wie verwandeln Sie mehrere Gigabyte an Fotos in einen konformen Bericht? Hier sind die Schritte im optimierten Workflow:

1. Upload in die Cloud: Vermeiden Sie es, Ihren lokalen Computer zu verstopfen. Laden Sie Ihren Datensatz auf die Render-a Plattform hoch (Interner Link). Unsere Cloud-Engine ist speziell für die Verarbeitung großer Photogrammetrie-Datensätze konzipiert.
2. Erstellung der Assets: Bestellen Sie ein Orthomosaik (für die visuelle Beurteilung) und ein 3D-Modell (.OBJ oder .LAS), falls Sie es technisch analysieren müssen.

Export zu CAD/Simulation

• Für MCS: Laden Sie das 3D-Modell in PVSol oder HelioScope hoch. Führen Sie in der 3D-Umgebung die Verschattungsanalyse durch. Die Software erkennt die „virtuellen“ Bäume und die Render-a-Schornsteine, was Ihnen ermöglicht, einen zertifizierten Ertragsbericht zu erhalten.
• Für DIN: Bevor Sie die Montagesets bestellen, überprüfen Sie die Dachbinderabstände und die Dachlinien in Ihrer CAD-Software, um sicherzustellen, dass das DOM wirklich korrekt ist.

Vorbei sind die Tage von Schätzungen und manuellen Bandmaßen. Der aktuelle Solarmarkt verlangt Effizienz, Sicherheit und Konformität in den Arbeitsabläufen von Solar-Standortanalysen.

Durch den Einsatz von Bilderfassung mittels Drohnenvermessung und der Nachbearbeitung durch Render-a erfassen Sie nicht nur Bilder. Sie erstellen technische Assets, die die MCS-Zertifizierung beschleunigen und alle strengen DIN-Anforderungen erfüllen.

Möchten Sie die Genauigkeit Ihrer Vermessungen verbessern? Starten Sie Ihre kostenlose Testversion bei Render-a, um Ihre Drohnendaten in abgeschlossene Projekte zu verwandeln.
