Sorunun Cevabı: Evet, Ama Sadece Doğru Yöntemle
İnşaat mühendisleri ve harita uzmanları için bu soru artık yeni değil: Drone ile haritalama teknolojisi gerçekten de yersel ölçüm kadar hassas mı? Cevap, zamanında “hayır” olurdu. Ancak 2024 yılında, özellikle RTK ve PPK (Post Processing Kinematic) teknolojileriyle donatılmış modern drone sistemleri sayesinde, bu sorunun cevabı kesinlikle “evet” olmuştur.
Fakat burada kritik bir detay vardır: soru sadece “hassasiyet” ile sınırlı değildir. Daha önemli soru şu olmalıdır: Ham veriyi işlemeye gücü yetiyor musunuz? Çünkü drone ile haritalama işleminin asıl zorluğu, uçuş değil, veri işlemedir.

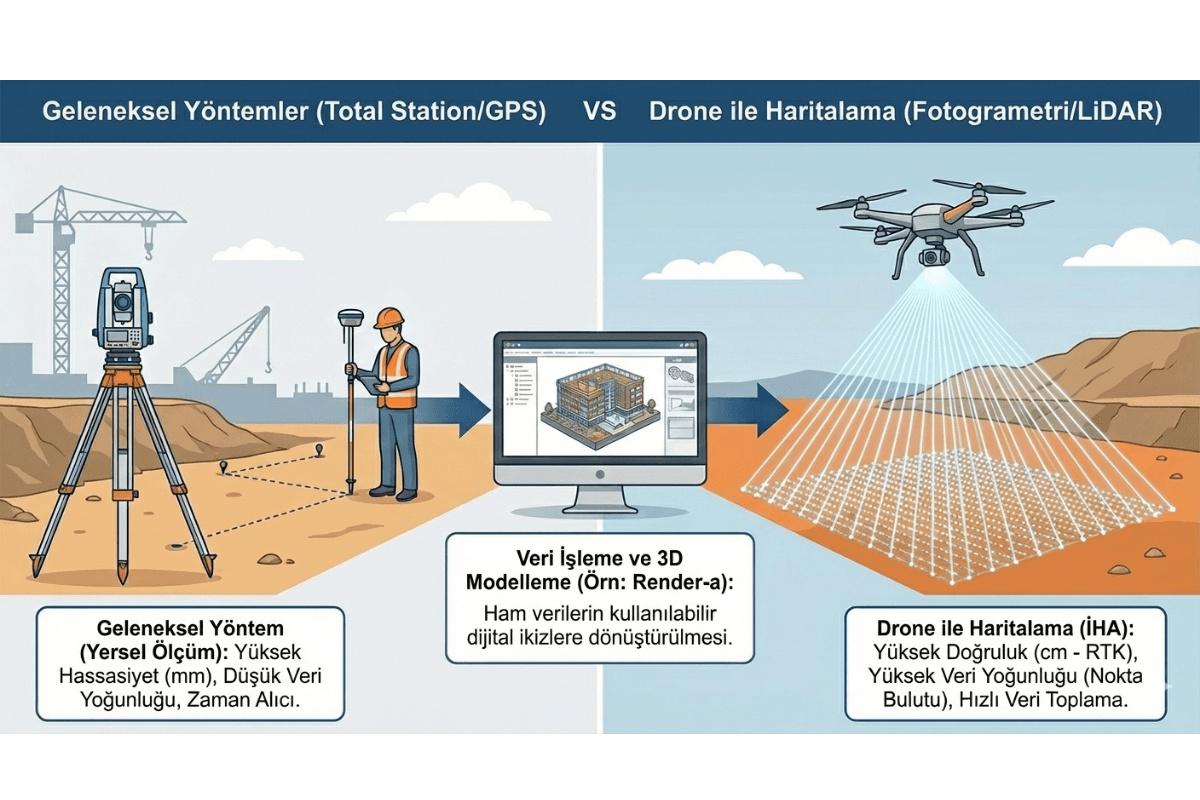

Geleneksel Yöntemler vs. Drone ile Haritalama: Karşılaştırma
İnşaat sektöründe kullanılan yersel ölçüm yöntemleri (total station, GNSS/GPS) on yılları aşkın süredir güvenilir sonuçlar vermektedir. Ancak drone ile haritalama teknolojisinin gelişmesiyle birlikte, mimar ve mühendisler yeni bir seçeneğe sahip olmuşlardır.
Yersel Ölçüm Yöntemlerinin Özellikleri
- Milimetre seviyesinde hassasiyet sağlar (özellikle inşaat aplikasyonu için ideal)
- Küçük ölçekli projeler için etkilidir
- Hava koşullarından etkilenmez
- Verilerin direkt CAD formatında elde edilmesi mümkündür
- Geniş arazi ölçümlerinde zaman alıcı olabilir
- İşçi maliyetleri yüksektir
Drone ile Haritalama Yönteminin Avantajları
- 5 kata kadar daha hızlı veri toplama
- Geniş alanların kapsanması (100 hektara kadar tek uçuşta)
- Üç boyutlu veri sağlama (3D modelleme için gerekli)
- Zaman içinde değişen alanları takip etme (ilerleme monitoring)
- Tehlikeli ve erişilmesi zor bölgelerde kullanılabilir
- RTK Drone teknolojisiyle 1 ile 3 santimetre arasında hassasiyet
- Daha düşük operasyon maliyetleri
İHA Ölçüm Hassasiyeti: RTK Drone ile 1-3 Santimetre Doğruluğu
Drone teknolojisinin hızlı gelişmesiyle birlikte, İHA ölçüm hassasiyeti çarpıcı ölçüde arttığını görüyoruz. Günümüzde RTK (Real Time Kinematic) modüllere sahip profesyonel drone’lar, Yersel Ölçüm yöntemleriyle aynı seviyede hassasiyet sağlayabilmektedir.
RTK Drone Teknolojisi Nedir?
RTK Drone, bir uydu harita sistemi (GNSS) alıcısı ve bir RTK düzeltme kaynağına bağlanabilen bir sistem kullanır. Bu sayede drone, havada konumunu gerçek zamanlı olarak santimetre seviyesinde doğruluk ile belirleyebilir. PPK (Post Processing Kinematic) yöntemi ise, verilerin uçuştan sonra işlendiği ve yer kontrol noktaları (YKN) ile kalibre edildiği metoddur.
Yer Kontrol Noktaları (YKN): Hassasiyetin Anahtarı
Burada çok önemli bir nokta vardır: YKN (Yer Kontrol Noktaları) olmadan drone ölçümleri “kayan” durumdadır. Yani, herhangi bir referans sisteme bağlı değildir. Fakat YKN ile kalibrasyon yapıldığında, ölçümlerin hassasiyeti garantilenir.
Türkiye’deki harita mühendisliği standartlarına göre, her proje için en az 3 ile 5 arasında Yer Kontrol Noktası yerleştirilmesi gerekmektedir. Bu noktalar, GNSS cihazıyla ölçülerek, devlet referans sistemine (Türkiye Başlıca Ağı) bağlanır ve ardından drone verisi bu noktalara göre düzeltilir.
Fotogrametri ve Nokta Bulutu İşleme: Asıl Zorluk Buradadır
Drone pilotu olmak kolaydır. Drone’u kalkıştırmak, programını yazmak, düz bir şekilde uçurmak ve fotoğraf çekmek 30 dakika içinde öğrenilebilir. Ancak nokta bulutu işleme tamamen farklı bir hikayedir.
Veri İşleme Aşamasının Zorlukları
- Drone tarafından toplanan veri, gigabayt cinsinden ham fotoğraf demeti şeklindedir
- Fotogrametri yazılımı kullanarak bu fotoğraflardan 3D nokta bulutu oluşturma işlemi saatler sürebilir
- Nokta bulutu sıklaştırma, sınıflandırma ve temizleme işlemi manuel müdahale gerektirebilir
- CAD veya BIM formatında modele dönüştürme ek çalışma demektir
- Bu aşamalar pahalı yazılım ve yüksek kapasiteli bilgisayar gerektirmektedir
İşte bu noktada, birçok inşaat şirketi ve harita müteahhidi bocalamaktadır. Drone satın aldılar, pilot yetiştirdiler, fakat verileri nasıl profesyonel formatında kullanacaklarını bilmiyorlar.
Ortofoto ve 3D Modelleme: Drone Verilerinden Maksimum Değer Çıkarmak
Ortofoto nedir? Basitçe söylemek gerekirse, yer düzlemine dik olarak çıkartılmış, her pikselinin gerçek koordinata sahip olduğu fotoğraf dosyasıdır. Bu, CAD yazılımlarında İngiliz ölçüsünde kullanılabilen ve hakiki bir harita niteliği taşıyan bir belgedir.
Drone ile haritalama verilerinden aşağıdaki çıktılar üretilmektedir:
- Ortofoto (Orthophoto) haritaları
- Nokta bulutu (Point Cloud) dosyaları
- 3D modeller (3D Models)
- Dijital Arazi Modeli (DEM / Digital Elevation Model)
- Yükseklik haritaları (Contour Maps)
- Volume hesaplamaları (Hacim Analizi)
Tüm bu çıktıların oluşturulması, profesyonel fotogrametri yazılımı ve deneyim gerektirmektedir. Yazılım maliyetleri aylık binlerce liraya ulaşabilir ve öğrenme süreci çok uzundur.
Arazi Ölçümü ve Harita Mühendisliği: Drone ile Haritalama Uygulamaları
Arazi ölçümü ve harita mühendisliği alanında drone ile haritalama teknolojisinin kullanım alanları gittikçe genişlemektedir.
Drone ile Haritalama Kullanım Alanları
- İnşaat sahalarında ilerleme takibi ve kumülatif harita üretimi
- Madencilik sahalarında depo haritaları ve hacim hesaplamaları
- Altyapı projelerinde (yol, su, elektrik) alan ölçümü
- Tarım alanlarında verim analizi ve harita uygulaması
- Gayrimenkul değerlendirmesinde alan ve kontur haritası üretimi
- Şehircilik ve imar uygulamalarında topoğrafik harita
- Arkeolojik kazılarda 3D belgeleme
GPS ile Ölçüm ve Drone Haritalama: Hangi Seçeneği Tercih Etmeliyiz?
Karar basit değildir ve projenin doğasına bağlıdır.
Başvurulacak Yöntem Seçimi
Yersel Ölçüm (Total Station / GNSS / GPS) tercih edilmeli:
- İnşaat aplikasyonu (bina kenarı belirleme, temel atıp)
- Küçük ölçekli (<1 hektar) hassas ölçümler
- Hava koşulları çok kötüyse
- Çok geniş yapılar veya askeri alanlar varsa
Drone ile Haritalama tercih edilmeli:
- Büyük alanların (>5 hektar) hızlı haritalanması
- Topografik harita veya kontur haritası gerekiyorsa
- Zaman içinde değişimi takip etmek gerekiyorsa
- 3D modelleme veya görselleştirme amacıyla
- Hacim hesaplaması (depo, kazı, dolgu)
- Maliyet ve zaman tasarrufu önemliyse
Render-a: Drone Verilerinizi Profesyonel Modellerime Dönüştürün
Drone ile haritalama yapıyorsunuz ama veri işleme aşamasında takılı kaldınız mı? Render-a bu noktada tam olarak bahsedilen çözümü sunmaktadır.
Render-a, türkiye’nin lider 3D modelleme şirketlerinden biridir ve drone ile toplanan ham verileri profesyonel üretim formatlarına dönüştürme konusunda uzmanlaşmıştır.
Render-a Hizmetleri
- Nokta Bulutundan 3D Modele (Point Cloud to 3D Model)
- Ortofoto Üretimi (Orthophoto Production)
- Dijital Arazi Modeli Oluşturması (DEM / DTM Creation)
- Yükseklik Haritası ve Kontur Haritası (Contour Maps)
- Volume Hesaplaması ve Hacim Analizi
- BIM formatında model dönüşümü
Render-a ile işbirliği yapmanın avantajları:
- Siz sadece drone uçuşuna odaklanırsınız, veri işlemesi profesyonellere bırakılır
- Pahalı yazılım ve bilgisayar satın almaya gerek kalmaz
- İşleme süresi hızlanır (uzman ekip, güçlü sunucular)
- Çıktılar sektör standartlarına göre hazırlanır
- Projeleriniz zamanında teslim edilir
Render-a’nın tam hizmet yelpazesi hakkında daha fazla bilgi almak için 3D Modelleme Çözümleri sayfasını ziyaret edebilirsiniz.
Pratikte Karşılaşılan Sorunlar ve Çözümleri
Ölçüm Varyasyonu Sorunu
Bazen aynı alanda farklı drone’lar veya farklı yazılımlar kullanıldığında, sonuçlar hafif farklılık gösterebilir. Bu, kalibrasyonun eksik veya YKN’nin tam olarak yerleştirilmemiş olmasından kaynaklanabilir. Çözüm: Her zaman mutlak yer kontrol noktaları kullanılmalı ve çalışma öncesi yazılım kalibrasyonu yapılmalıdır.
Hava Koşulları Problemi
Kuvvetli rüzgar, yağmur veya aşırı sıcaklık drone performansını etkileyebilir. Özellikle rüzgarın 5 m/s üzerine çıkması halinde, ölçüm doğruluğu düşer. Çözüm: Uygun hava koşullarında uçuş planlamak ve gerekirse sabit point drone (jiroskop stabilizatörlü) kullanmaktır.
Yoğun Ağaçlık Alanlar
Ormanlık ve koru alan üzerinde drone GPS sinyali zayıf olabilir. Çözüm: En güçlü RTK dongle kullanmak ve yer kontrol noktaları daha sık yerleştirmektir.
Maliyet Analizi: Drone Haritalama vs. Yersel Ölçüm
Bir büyük inşaat sahasını örnek alalım (50 hektar).
Yersel Ölçüm Maliyeti:
- 3 kişilik ekip x 10 gün x 2000 TL/gün = 60.000 TL
- Alet kalibrasyonu ve taşıma = 3.000 TL
- İdari maliyetler = 5.000 TL
- Toplam: ~68.000 TL
Drone Haritalama + Render-a İşleme Maliyeti:
- Drone pilot + 2 yardımcı x 3 gün = 12.000 TL
- YKN ölçümü (GNSS ile) = 8.000 TL
- Render-a’da veri işleme (50 hektar) = 15.000 TL
- Toplam: ~35.000 TL
Görüldüğü üzere, drone haritalama yöntemi sadece maliyet açısından %50 tasarruf sağlamakla kalmaz, aynı zamanda zaman ve emek açısından da çok daha verimlidir.
Sık Sorulan Sorular (SSS)
Drone ile haritalama ne kadar hassas?
Modern RTK drone’lar 1 ile 3 santimetre arasında hassasiyet (GSD) sağlayabilir. Bu, yersel ölçüm kadar doğrudur. Ancak YKN (Yer Kontrol Noktaları) ile kalibrasyon yapılması şarttır.
YKN (Yer Kontrol Noktaları) nedir ve neden gereklidir?
YKN, yer üzerinde yerleştirilen ve GNSS cihazı ile ölçülen referans noktalarıdır. Drone verilerinin devlet koordinat sistemine bağlanması için ve ölçümlerin doğruluğunun garantilenmesi için gereklidir. Türkiye’de her proje için en az 3 ile 5 YKN yerleştirilmesi gerekmektedir.
Fotogrametri nedir?
Fotogrametri, fotoğraflardan 3D veya topoğrafik bilgi çıkarma yöntemidir. Drone tarafından çekilen yüzlerce fotoğraf, özel yazılım tarafından işlenerek nokta bulutu ve 3D model oluşturulur. Bu işlem yüksek bilgisayar gücü gerektirir.
Nokta bulutu işleme maliyeti ne kadar?
Proje büyüklüğüne, istenen çıktı formatına ve hassasiyet gereksinimlerine bağlı olarak değişir. Render-a gibi profesyonel hizmet sağlayıcılar, 50 hektarlık proje için ortalama 15.000 ile 25.000 TL arasında hizmet sunmaktadır.
Ortofoto nedir ve ne işe yarar?
Ortofoto, geometrik olarak düzeltilmiş hava fotoğrafıdır. Her pikselinin gerçek koordinatı vardır ve CAD yazılımlarında ölçü başında kullanılabilir. İnşaat sahaları, madencilik alanları ve şehircilik uygulamalarında temel harita olarak kullanılır.
Drone haritalama ve 3D modelleme kaç gün sürer?
Uçuş saati işi, sahaşartlarına bağlı olarak 1 ile 3 gün arasında sürer. Veri işleme süresi, proje büyüklüğüne ve talebinize göre 5 ile 15 gün arasında değişir.
Render-a ile nasıl çalışabilirim?
Render-a, kendi drone verilerinizi göndererek işleme yaptırabilir veya onların pilot ağını kullanarak hem uçuş hem işleme hizmeti alabilirsiniz. Daha fazla bilgi için Render-a YouTube kanalını ziyaret etmeniz tavsiye olunur.
Farklı yazılımlar arasında uyumluluk sorunu yaşanır mı?
Evet, bazı durumlarda yazılımlar arasında koordinat sistemi veya format farklılıkları yaşanabilir. Profesyonel ekip, tüm dönüşümleri kontrol eder ve standardizasyon sağlar.
İnşaat aplikasyonu için drone kullanılabilir mi?
Hayır. İnşaat aplikasyonu (bina kenarının yerle belirlenmesi gibi) için milimetre seviyesi canlı referans gerekir ve drone için bu mümkün değildir. Bu işler yersel ölçüm yöntemleriyle yapılmalıdır.
