Dachvermessung und 3d modellierung für PV Planung
Photogrammetrie basierte 3D Dachvermessung: klar, schnell und präzise
Wir verwandeln hochauflösende Bilder aus einem einzigen Drohnenflug zur Dachvermessung in ein messbares 3D Modell mittels Photogrammetrie. Fläche, Neigung und Hindernisse werden in einem Durchlauf und in Echtzeit berechnet. So entfallen Leitern und wiederholte Ortstermine Entscheidungen und Angebote im Rahmen Ihrer Dachvermessung werden beschleunigt.
Probleme
1. Verschattung und Hindernisse werden nicht quantifiziert
Schornsteine, Attiken, HVAC-Geräte und nahe Bäume werfen Schatten, die sich stündlich und saisonal verändern. Wird ihr Zusammenspiel mit Dachneigung und Azimut nicht modelliert, driften Ertragsprognosen.
2. Zugangs- und Sicherheitsbeschränkungen verschlechtern die Datenqualität
Arbeiten in der Höhe, rutschige Flächen und fragile Eindeckungen können Zonen unzugänglich machen. Neigungen und Maße kritischer Flächen bleiben unvollständig – Angebote und Freigaben verzögern sich.
3. Nachvermessung und Terminverschiebungen
Papiernotizen und fotobasierte Workflows erzeugen inkonsistente Messwerte. Dachneigung, Hindernisse und Grundriss werden immer wieder neu berechnet das verzögert Angebots- wie Montageplanung.
End to End-Ablauf: von Dachneigung und Ausrichtung bis zur PV Platzierung 3d modellierung und Visualisierung innerhalb von 24 Stunden
Mit Drohnen-Dachvermessung per Photogrammetrie werden Neigung und Azimut jeder Fläche hochgenau gemessen. Attiken, Schornsteine und andere Hindernisse werden im automatischen 3D-Modell markiert. Daten zur Dachneigung fließen direkt in das PV Layout. Reihenabstände, Sicherheitsränder und Abstände zu Kanten werden berechnet. Verschattung wird stunden- und saisonabhängig simuliert. Ergebnis: eine bankfähige Energieprognose, Stückliste und Montageplan in einem Durchlauf exportiert, kompatibel mit PVsyst und PVSOL. Diese 3d modellierung beschleunigt jeden Schritt für Ihr dach.

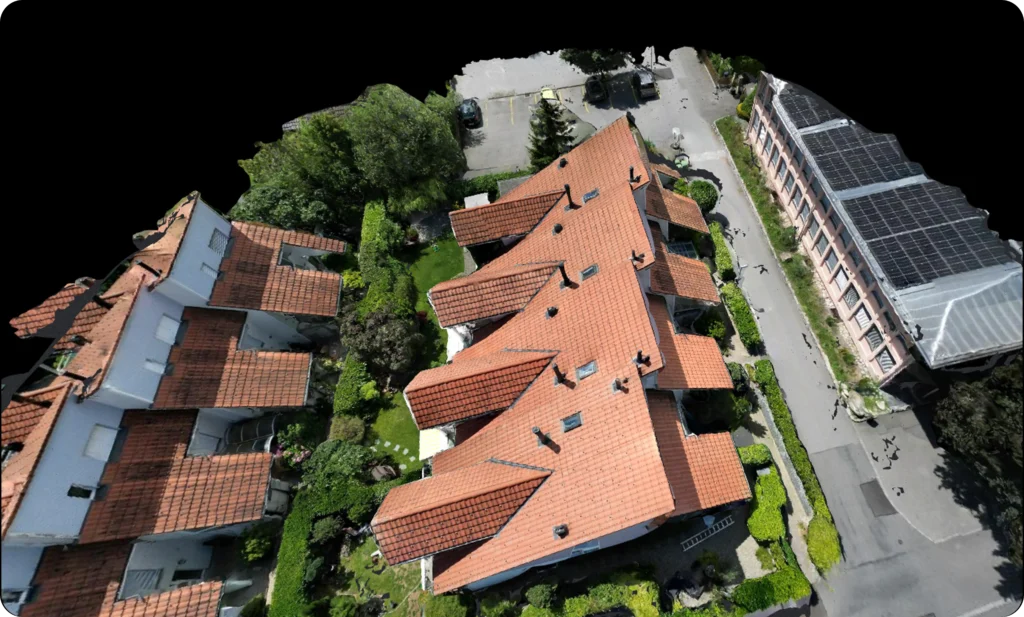

3D Digital Twin in 24 Stunden
Drohnen Daten werden photogrammetrisch verarbeitet. Dachneigungen und Hindernisse werden in einem Durchlauf berechnet, und das Modell ist innerhalb von 24 Stunden einsatzbereit eine 3d modellierung direkt aus der Dachvermessung Ihres dach.

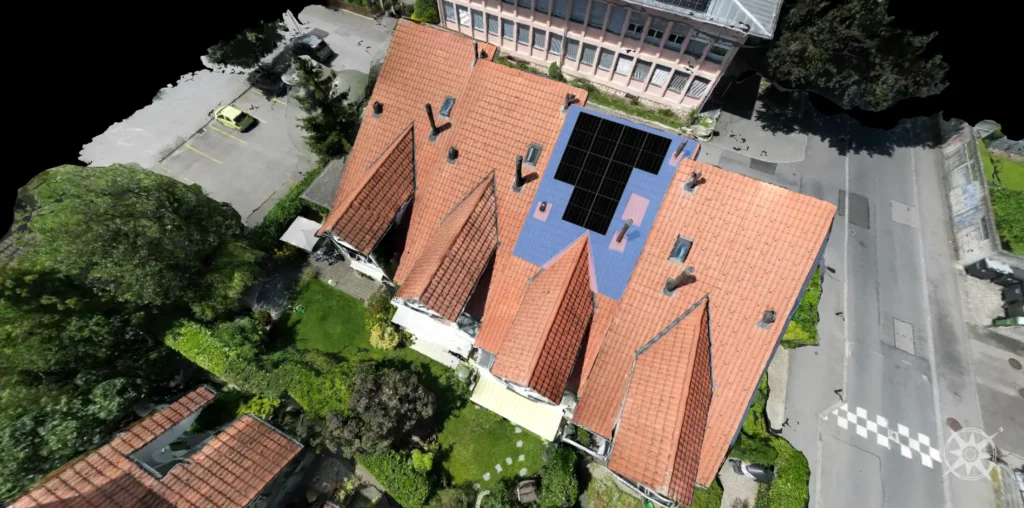

Maßstäbliche, messbare 3D Geometrie
Auf Basis flächenbezogener Dachneigung und Azimut wird das Modulraster automatisch erzeugt. Reihenabstände, Sicherheitsränder, Laufwege und Geräteabstände werden berechnet. Zeit- und saisonabhängige Verschattungsszenarien werden bewertet. Ergebnisse speisen das String-Vordesign und das Array-Balancing und werden anschließend in PVsyst- und PVSOL Projekte übertragen ein nahtloser Übergang von 3d modellierung zu Planung und Bau auf Ihrem dach.
PV-Modul Layout und String Vordesign
Auf Basis flächenbezogener Dachneigung und Azimut wird das Modulraster automatisch erzeugt. Reihenabstände, Sicherheitsränder, Laufwege und Geräteabstände werden berechnet. Zeit- und saisonabhängige Verschattungsszenarien werden bewertet. Ergebnisse speisen das String-Vordesign und das Array-Balancing und werden anschließend in PVsyst- und PVSOL Projekte übertragen ein nahtloser Übergang von 3d modellierung zu Planung und Bau auf Ihrem dach.

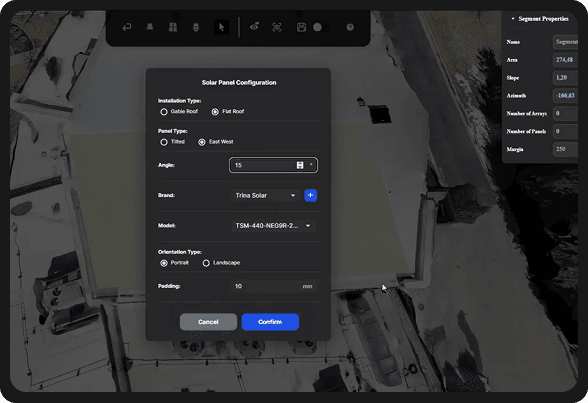

Beginnen Sie mit der Auswahl des Montagesystems. Satteldach steht für geneigte Dächer, Flachdach für ebene Dächer. Diese Wahl passt Unterkonstruktionsregeln an Dachneigung und Geometrie an.
Bei geneigten Dächern ist der Panel Typ auf die passende Montage fixiert. Beim Flachdach wählen Sie Aufgeständertoder Ost West. Das Feld Winkel erscheint nur beim Flachdach und setzt die Neigung relativ zur Dachfläche. Auf geneigten Dächern wird der Panel-Winkel automatisch der tatsächlichen Dachneigung dieser Fläche angepasst.
Die Moduldatenbank umfasst 50 Hersteller und über 6100 PV-Module. Abmessungen, Rahmen, Klemmbereiche und elektrische Parameter fließen direkt in Layout, String-Vordesign und Mengenermittlung. Orientierungstyp setzt die Modulausrichtung auf Portrait oder Landscape und richtet sie an der Firstrichtung aus. Abstand (mm) definiert den Zwischenraum zwischen Modulen. Typische Werte sind 5001000 mm auf Flachdächern für Laufwege und 10–40 mm auf geneigten Dächern für thermische Ausdehnung. Da diese Werte im Plan sichtbar sind, werden Kanten-zu-Kante-Fehlanpassungen vermieden. Beispiel: Ein Spalt von 4 cm über 20 Module summiert sich zu 19 × 4 cm zusätzlicher Länge.
F.A.Q
Rendera erstellt georeferenzierte 3D-Dachmodelle, die eine präzise Berechnung von Neigung, Azimut, Fläche und komplexen Geometrien ermöglichen. Mit GPS-gestützten Drohnenaufnahmen liegt die Genauigkeit in der Regel im Zentimeterbereich. Auch nicht georeferenzierte Eingaben wie Handyfotos werden unterstützt, liefern jedoch nur relative Messungen ohne garantierten Maßstab.
Ja. Die erzeugten Modelle bilden einen digitalen Zwilling des Daches ab, der zur Dokumentation von Zuständen, zur Erkennung von Reparaturbereichen und zur Erstellung von Materiallisten genutzt werden kann. Dies reduziert den Bedarf an Vor Ort Begehungen und erhöht die Sicherheit für Inspektionsteams.
Rendera konzentriert sich auf geometrische und räumliche Genauigkeit. Es führt keine statischen oder thermischen Simulationen durch, die exportierten Datensätze sind jedoch mit Ingenieursoftware kompatibel, die solche Analysen durchführen kann.
Rendera unterstützt jede Luftplattform, die hochauflösende Bilder erfassen kann. Für Ergebnisse in Ingenieurqualität werden Drohnen mit RTK oder PPK GPS Modulen sowie LiDAR Payloads empfohlen.
