Fotogrametri destekli 3D çatı ölçümü: net, hızlı, hatasız
Tek drone uçuşuyla elde edilen yüksek çözünürlüklü veriyi fotogrametriyle ölçülebilir 3D modele dönüştürüyoruz. Alan, eğim ve engelleri tek akışta ve anında hesaplayarak merdiven ve tekrar ölçüm ihtiyacını ortadan kaldırıyor, karar ve teklif süreçlerini hızlandırıyoruz.
Problemler
1. Gölgeleme ve engellerin etkisi hesaplanamıyor
Baca, parapet, klima ve çevre ağaçları saat ve mevsime göre değişen gölgeler oluşturur. Çatı eğimi ve yönelimle birleşik etkisi modellenemediğinde üretim tahmini sapar.
Erişim ve güvenlik kısıtları veriyi eksiltiyor
Yüksekte çalışma riski, kaygan yüzeyler ve kırılgan kaplamalar nedeniyle bazı bölgelere çıkılamaz. Kritik yüzeylerin çatı eğimi ve ölçüleri eksik kalır, teklif ve onay süreçleri uzar.
3. Tekrar ölçüm ve gecikme
Kağıt-kalem ve fotoğrafa dayalı süreçte ölçüler tutarsızdır. Çatı eğimi, engeller ve oturum sık sık yeniden hesaplanır, teklif ve montaj planı gecikir.
Çatı eğimi ve yönelim verisinden PV yerleşimine uçtan uca akış; 3D modelleme ve görselleştirme 24 saatte sonuçlanır
Drone fotogrametrisiyle her yüzeyin çatı eğimi ve yönelimi yüksek doğrulukta ölçülür.
Otomatik 3D modelde parapet, baca ve diğer engeller işaretlenir. Elde edilen çatı eğimi verisi PV yerleşimine doğrudan aktarılır; sıra aralıkları, kenar güvenlik payları ve boşluklar hesaplanır, gölgeleme saat ve mevsime göre simüle edilir. Sonuç olarak üretim tahmini, malzeme listesi ve montaj planı PVsyst ve PV*SOL uyumlu çıktılarla tek akışta hazırdır.

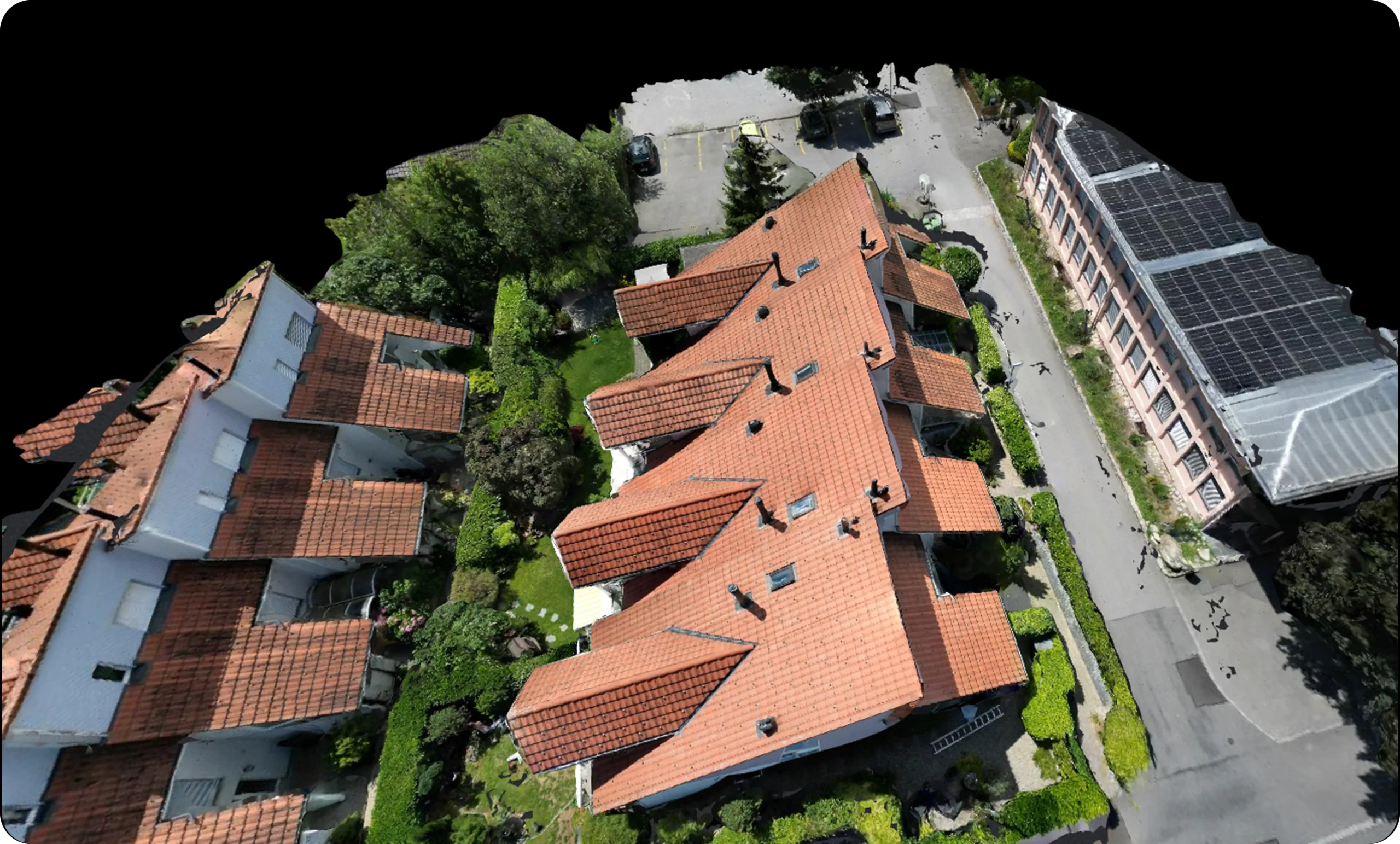

24 saatte 3D dijital ikiz
Drone verisi fotogrametriyle işlenir; çatı eğimi ve engeller tek akışta hesaplanır, model 24 saat içinde hazır olur.
Birebir ölçülebilir 3D geometri
Ortofoto ve nokta bulutundan türetilen mesh, gerçek ölçekle eşlenir. Alan, eğim ve kenar uzunlukları birebir ölçülür; metraj ve oturum verisi güvenilir hale gelir.
PV modül yerleşimi ve string ön tasarımı
Yüzey bazlı çatı eğimi ve azimut verisiyle modül ızgarası otomatik oluşturulur. Sıra aralığı, kenar güvenlik payı, yürüyüş yolları ve ekipman ofsetleri hesaplanır. Saat ve mevsime bağlı gölgeleme senaryoları değerlendirilir; sonuçlar string ön tasarımı ve dizi dengeleme ile PVsyst ve PV*SOL projelerine aktarılır.
Bu konfigürasyon panelinde önce kurulum tipini seçersiniz: Gable Roof eğimli çatılar, Flat Roof düz çatılar içindir ve seçim, alt taşıyıcı kurallarını hesapların çatı eğimi ve geometriye göre ayarlanmasını sağlar. Eğimli çatı seçildiğinde panel tipi tek uygun kurulumla sabitlenir; düz çatıda ise Tilted (tek yöne bakan) veya East West (sırt sırta) seçenekleri açılır. Angle alanı yalnızca düz çatılar için görünür ve panellerin zemine göre kaç derece duracağını belirler; eğimli çatıda panel açısı ilgili yüzeyin gerçek çatı eğimi ile otomatik eşlenir. Marka ve model kütüphanesinde 50 üretici ve 6100’ü aşkın PV modülü bulunur; boyut, çerçeve, kelepçe aralığı ve elektriksel değerler yerleşim, string ön tasarımı ve metraja doğrudan yansır. Orientation Type ile panel yönü Portrait veya Landscape olarak belirlenir ve mahya doğrultusuyla uyumlu konumlanır. Padding (mm) panel aralıklarını tanımlar: düz çatılarda yürüme yolları için tipik 500-1000 mm, eğimli çatılarda termal genleşme için 10-40 mm kullanılır; bu değerler planda görüldüğü için ucu ucuna yerleşim hataları önlenir, örneğin 20 panelde 4 cm aralık toplamda 19 x 4 cm ek uzunluk gerektirir.
Segment Properties paneli, çizdiğiniz her yüzey için Name, Area, Slope, Azimuth, Number of Arrays, Number of Panels ve Margin değerlerini gösterir; yeşil alanlar düzenlenebilir ve çizimi anında etkiler, mavi alanlar yalnızca bilgi amaçlıdır. Name ile segmenti isimlendirirsiniz. Area m² değeri 3B modelden otomatik hesaplanır. Slope yüzeyin çatı eğimi olup panel açısı ve yerleşim geometrisinin temel girdisidir. Azimuth yüzeyin yatay yönelimini tanımlar ve güneye göre sapmayı derece cinsinden verir. Number of Arrays bu segmentte kaç PV dizi tanımlandığını, Number of Panels toplam panel sayısını gösterir. Margin kenarlarda bırakılan güvenlik payını belirler ve parapet ofseti, termal genleşme, montaj toleransları ile yürüme yollarının korunması için kullanılır.
Sıkça Sorulan Sorular
Rendera, eğim, azimut, yüzey alanı ve karmaşık geometrilerin hassas hesaplanmasını sağlayan jeoreferanslı 3D çatı modelleri üretir. GPS destekli drone görüntüleri kullanıldığında doğruluk genellikle santimetre mertebesindedir. Telefon kamerası gibi jeoreferanssız girdiler de desteklenir ancak bunlar yalnızca bağıl ölçüm sunar ve mutlak ölçek garantisi vermez.
Evet. Üretilen modeller çatının dijital ikizini sağlar. Bu sayede durum belgelenebilir, onarım gereken alanlar tespit edilebilir ve malzeme listeleri hazırlanabilir. Bu yöntem saha ziyaretlerini azaltır ve denetim ekipleri için güvenliği artırır.
Rendera geometrik ve mekânsal doğruluğa odaklanır. Statik veya ısıl simülasyon yapmaz fakat üretilen veri setleri bu analizleri yapabilen mühendislik yazılımları ile uyumludur.
Rendera, yüksek çözünürlüklü görüntü alabilen tüm hava platformlarını destekler. Mühendislik seviyesinde çıktı için RTK veya PPK GPS modüllü ya da LiDAR donanımlı drone’lar önerilir.
Evet, Rendera’nın sağladığı veriler GES kurulumu için gereken temel teknik bilgileri içerir:
Çatı eğimi (slope) ve yönelim (azimuth)
Kullanılabilir alan ve metraj
Engel tespiti (baca, parapet, klima vb.)
Gölgeleme analizi (saat ve mevsimsel)
3D model ve ortofoto
PVsyst/PVSOL uyumlu çıktılar
Bu veriler, kurulum firmasının sistem tasarımı, panel yerleşimi, inverter seçimi ve maliyet hesabı yapması için yeterlidir. Lion Solar Solutions gibi profesyonel firmalar, bu teknik dokümantasyonları kullanarak size özel teklif hazırlar ve montaj sürecini başlatır. Böylece ölçümden kuruluma kadar kesintisiz ve güvenilir bir süreç yaşarsınız.
