Bir GES projesinde belirsizlik çoğu zaman tasarım yazılımı açıldığında başlamaz. Daha erken başlar: Ekip çatıyı gerçekten ne kadar iyi anlıyor?
Uydu görüntüsü, cep telefonundan çekilmiş fotoğraflar ve notlar ilk görüşme için yararlı olabilir. Ancak birden fazla çatı yüzeyi, baca, çatı penceresi, çıkma, parapet veya yakındaki ağaçlar olduğunda; satış, proje ve tasarım ekipleri aynı yapıyı farklı yorumlamaya başlayabilir. İlk teklif ya da yerleşim konuşması da bu varsayımların üzerine kurulur.
Burada drone, başlı başına anlatılacak bir “rehber konusu” değildir. Drone; binayı ve çatıyı daha iyi anlamaya yarayan görüntüyü toplama aracıdır. Asıl değer, bu görüntünün ekiplerin birlikte inceleyebileceği bir 3D çatı modeline dönüşmesidir.
Fotoğraf, teklif hazırlığı için neden her zaman yeterli değildir?
Bir fotoğraf çatıyı gösterir; fakat çatı yüzeylerinin, engellerin ve çevredeki unsurların birbiriyle ilişkisini her zaman açık etmez.
İlk teklif ya da yerleşim değerlendirmesi öncesinde ekip şu sorulara net cevap arar:
- Hangi çatı yüzeyleri birlikte ele alınmalı?
- Baca, çatı penceresi, çıkma veya teknik ekipman nerede bulunuyor?
- İlk panel yerleşimi konuşulmadan önce hangi alanlar yeniden kontrol edilmeli?
- Müşteri, montaj ekibi veya teknik planlama tarafıyla hangi konular netleştirilmeli?
Bunlar yalnız teknik sorular değildir. Müşteriyle yapılan ilk görüşmenin ne kadar anlaşılır olacağını ve detaylı tasarıma geçerken kaç belirsizlik kalacağını da belirler.
3D çatı modeli ekibe ne kazandırır?

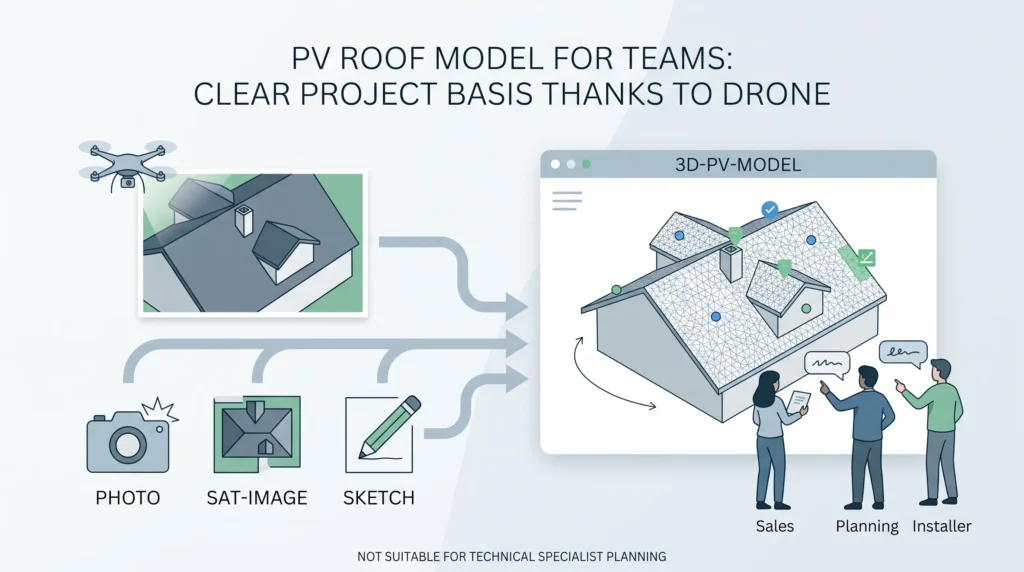

Uygun drone görüntülerinden oluşturulan 3D çatı modeli; görselleri, çatı geometrisini ve görünür yapı detaylarını ortak bir bağlamda toplar. Solar EPC’ler ve kurulum firmaları için bu, çatı hakkında aynı görsel zeminde konuşabilmek anlamına gelir.
3D model, otomatik hazırlanmış nihai bir GES projesi değildir. Ekiplerin bir sonraki adımı daha sağlıklı hazırlamasına yardımcı olan bir proje girdisidir:
- Çatıyı ve görünür saha koşullarını birlikte incelemek.
- Yüzeyler, engeller ve erişimle ilgili açık noktaları kaydetmek.
- İlk teklif veya yerleşim konuşmasını daha net bir görsel temel üzerinde hazırlamak.
- Detaylı tasarımdan sorumlu kişilere ilgili çatı bağlamını aktarmak.
Her projenin ihtiyaç duyduğu veri farklıdır. Kullanılacak görüntünün, modelin ve ölçümlerin proje için uygunluğu; görüntü kalitesi, veri toplama yöntemi ve kullanım amacına göre ayrıca değerlendirilmelidir.
Görüntüden proje hazırlığına uzanan iş akışı
Bu iş akışı; inverter seçimi, elektriksel tasarım veya üretim hesabıyla başlamaz. Önce yapı anlaşılır.
1. Çatıyı, bir sonraki karar için görüntülemek
İşe yarayan bir model için görüntülerin; çatı yüzeylerini ve ilk değerlendirmede önem taşıyan detayları yeterli biçimde göstermesi gerekir. Bu yüzden uçuş öncesinde ekibin teklif, ilk yerleşim konuşması veya sonraki teknik çalışma için neyi görmek istediği belirlenmelidir.
2. 3D çatı modelini oluşturmak ve insan gözüyle kontrol etmek
GES projeleri için 3D modelleme sayesinde görüntüler, ekiplerin ortak inceleyebileceği üç boyutlu bir proje bağlamına dönüşebilir. Ardından çatı alanlarının ve proje açısından önemli görünür engellerin modelde yeterince anlaşılır olup olmadığı kontrol edilmelidir.
Bu kontrol gereklidir. 3D model, proje onayı değildir. Görüntüde görünmeyen detaylar, belirsiz çatı koşulları ve projeye özgü gereklilikler yine sorumlu kişilerce not edilmeli ve doğrulanmalıdır.
3. İlk teklif ve yerleşim değerlendirmesini hazırlamak
Satış, proje geliştirme ve tasarım ekipleri aynı modeli incelediğinde, varsayımlar daha erken görünür olur. Ekip hangi alanların değerlendirildiğini, görünür engellerin nerede olduğunu ve kesin yerleşimden önce hangi soruların çözülmesi gerektiğini konuşabilir.
Bu yaklaşım; birden fazla çatı yüzeyine, çatı detayına veya karmaşık çevre koşullarına sahip yapılarda özellikle faydalıdır.
4. Detaylı teknik planlamaya geçmek
Statik değerlendirme, elektrik tasarımı, güvenlik mesafeleri, izinler ve nihai panel yerleşimi; ilgili uzmanların sorumluluğunda kalır. 3D çatı modeli bu çalışmalara daha anlaşılır bir başlangıç noktası verebilir; bu kararları otomatik olarak vermez.
PV tasarım ya da CAD yazılımlarına veri aktarımı da proje ve kullanılan formata göre değişir. Bu aktarımın, kullanılacağı gerçek iş akışında test edilmesi gerekir; otomatik ve tek tıklamalı bir entegrasyon olduğu varsayılmamalıdır.
Hangi projelerde daha anlamlıdır?
3D çatı modeli, ilk çatı değerlendirmesi tekrar eden sorular ürettiğinde daha değerli hale gelir. Örnekler:
- Birden fazla yüzey, eğim veya yön barındıran çatılar
- Çıkma, baca, çatı penceresi veya teknik ekipman bulunan yapılar
- Çatıya yakın ağaçların ya da komşu binaların olduğu sahalar
- Satış, tasarım ve müşteri tarafının erken aşamada ortak bir çatı görünümüne ihtiyaç duyduğu projeler
- İlk saha ziyaretinin tüm soruları tek başına yanıtlamadığı işler
Amaç teknik kararı ortadan kaldırmak değildir. Teknik karar verilmeden önce proje bağlamını daha görünür hale getirmektir.
3D çatı modeli, mühendislik yerine geçmez
Bu sınır GES projelerinde önemlidir. Bir 3D çatı modeli tek başına şunları belirlemez:
- Çatının belirli bir sistem için statik olarak uygun olup olmadığını,
- Hangi elektriksel konfigürasyonun seçilmesi gerektiğini,
- Projeye özgü gölgeleme veya üretim analizinin sonucunu,
- Uygulanacak güvenlik mesafelerini, izinleri veya montaj gerekliliklerini,
- İlk yerleşimin ek kontrol olmadan uygulanabilir olup olmadığını.
Bu kararlar ilgili uzmanlara aittir. Modelin rolü; onların işe daha iyi belgelenmiş, mekânsal bir çatı bağlamıyla başlamasını desteklemektir.
Önce çatı bağlamını netleştirin, sonra detaylı planlayın
İyi bir GES proje hazırlığı, planlama yazılımında başlamaz. Çatının ve projeyi etkileyen detayların anlaşılmasıyla başlar.
Drone görüntülerinden oluşturulan 3D çatı modelleri; solar EPC’lere ve kurulum firmalarına ilk çatı değerlendirmesi, teklif hazırlığı ve yerleşim konuşmaları için ortak bir zemin sunar. Teknik tasarımın yerini almazlar. Ancak teknik tasarımın daha az varsayım ve daha net bir çatı görünümüyle başlamasına yardımcı olabilirler.
Kendi GES projenizde 3D çatı modelinin iş akışınıza uyup uymadığını görmek ister misiniz? Render-a ile ücretsiz bir proje oluşturun.
