- Müşteri: Solut Enerji, güneş enerjisi EPC firması
- Konum: Alaçatı (Çeşme, İzmir)
- Yapı: Çok yüzeyli çatıya sahip ikiz villa
- İş: İlk çatı değerlendirmesi ve panel yerleşimi hazırlığı
- Kullanılan: Render-a: drone görüntülerinden oluşan ölçülebilir 3D çatı modeli
- Sonuç: İlk çatı değerlendirmesi ve yerleşim hazırlığı yaklaşık %15 daha hızlı (Solut Enerji’nin verdiği bilgiye göre)
Bu GES vaka analizinde, EPC firması Solut Enerji’nin Alaçatı’daki bir ikiz villayı güneş enerjisi sistemi için nasıl hazırladığını anlatıyoruz. Çatı, her biri farklı eğim ve yöne sahip çok sayıda küçük yüzeyden oluşuyor. Buna bir baca, başka çatı çıkıntıları ve yapının çevresindeki yoğun ağaçlar ekleniyor.
Ekip çatıyı fotoğraflardan ve notlardan yüzey yüzey bir araya getirmek yerine Render-a’daki ölçülebilir bir 3D model üzerinde değerlendirdi. Solut Enerji’nin verdiği bilgiye göre ilk çatı değerlendirmesi ve panel yerleşimi hazırlığı bu sayede yaklaşık %15 daha hızlı tamamlandı.
Zorluk: tek çatı, çok yüzey
Kâğıt üzerinde bir villa büyük bir proje sayılmaz. Planlamada ise büyük bir depo çatısından daha fazla emek isteyebilir. Bu yapıda bir panel sırasının baştan sona uzanabileceği kesintisiz bir yüzey yoktu.
Her biri kendi eğiminde ve yönünde çok sayıda küçük yüzey
Çatı, farklı yönlere bakan ve farklı eğimlerde duran birçok küçük yüzeyden oluşuyor. GES tasarımında bu, her yüzeyin ayrı ayrı değerlendirilmesi gerektiği anlamına geliyor. Havadan çekilmiş bir fotoğrafta geniş görünen bir yüzey, yönü ya da üzerindeki bir çıkıntı yüzünden panel için neredeyse hiç uygun olmayabilir.
Baca, çatı çıkıntıları ve çatı kenarları
Baca ve diğer çatı çıkıntıları, panellerin yerleşebileceği alanları bölüyor. Yüzeyler arasındaki geçişler ve çatı kenarları da bırakılması gereken mesafeleri belirliyor. Bu yüzden çatı alanı, kullanılabilir alanla aynı şey değil.
[BURAYA GÖRSEL EKLE — Almancadaki baca/çıkıntı görseli | Alt: Render-a’daki ikiz villa 3D çatı modelinde baca ve çatı çıkıntıları | Altyazı: Baca ve çıkıntılar, ilk panel sırası yerleşmeden önce 3D modelde görünüyor.]
Yapının çevresindeki yoğun ağaçlar
Villa ağaçlarla çevrili. Ağaçlar projenin bağlamının bir parçası: hangi yüzeyler ağaçlara komşu, çatıya erişim ne kadar kolay? Çatı ve çevresi aynı modelde görünür olduğunda bu soruları yanıtlamak kolaylaşıyor.
Tek yapının iki yarısı, net ayrım
İkiz villada çatı yüzeyleri iki ayrı konuta ait. Sağlıklı bir planlama için hangi yüzeyin hangi yarıya ait olduğu ve her tarafta ne kadar kullanılabilir alan kaldığı net olmalı.
Ev sahibi yerleşimi anlamak istiyor
Bir ölçü tablosu ev sahibini ikna etmez. Solut Enerji, kurulumdan önce panellerin nereye geleceğini teknik bilgisi olmayan birinin de anlayabileceği şekilde gösterebilmek istedi.
İş akışı: havadan görüntülerden 3D çatı modelinde panel yerleşimine

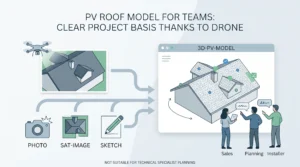

Solut Enerji ekibi projeyi Render-a’da yapının drone görüntüleriyle kurdu. Fotogrametri, birbiriyle örtüşen görüntüleri ölçülebilir, gerçek ölçekli bir 3D çatı modeline dönüştürüyor. Bu model, drone ile çatı ölçümü sürecinin temelini oluşturuyor.
Beş adımda iş akışı:
- Çatıyı bir bütün olarak görmek. Ekip modeli döndürüyor ve çatının tamamını çevresiyle birlikte görüyor.

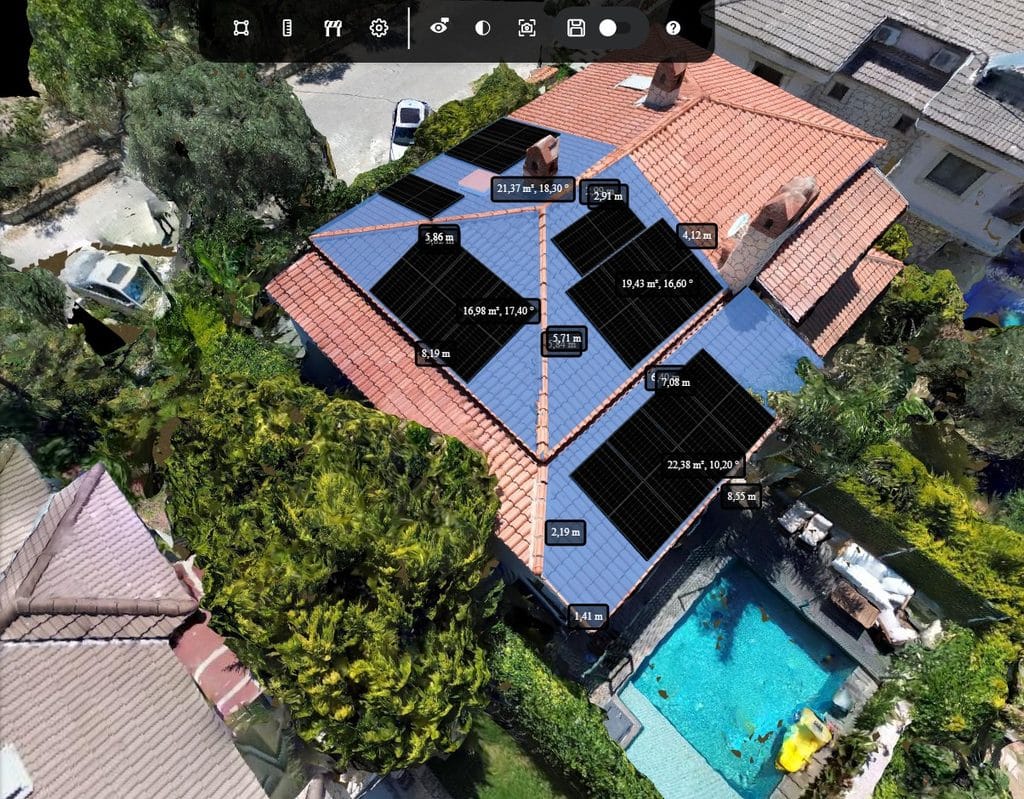

- Her yüzeyi ayrı değerlendirmek. Eğim, yön (azimut) ve alan her yüzey için tahmin edilmeden doğrudan modelden okunuyor.
- Engelleri hesaba katmak. Baca, çatı çıkıntıları ve kenar bölgeleri yerleşimi engellemeden önce belirleniyor.
- Uygun yüzeyleri seçip panelleri yerleştirmek. Panel yerleşimi uygun yüzeyler üzerine kuruluyor.
- Sonucu müşteriyle paylaşmak. 3D model üzerindeki yerleşim, ev sahibine anlaşılır bir görsel olarak gösteriliyor.
Ölçüm ve yerleşim aynı model üzerinde durduğu için hiçbir ölçünün ikinci bir programa yeniden girilmesi gerekmiyor. Bu temelden hareketle Render-a’da panel yerleşimi ve fiyatlı teklif aynı modelden hazırlanabiliyor. Tasarıma kendi planlama programında devam eden ekipler çatı modelini PV*SOL’de kullanmaya devam edebilir.
Sonuç: ilk yerleşime yaklaşık %15 daha hızlı
Solut Enerji’nin verdiği bilgiye göre ekip, ilk çatı değerlendirmesini ve panel yerleşimi hazırlığını Render-a ile yaklaşık %15 daha hızlı tamamladı.
- Yaklaşık %15 daha hızlı ilk çatı değerlendirmesi ve yerleşim hazırlığı
- Çok yüzeyli çatı geometrisi 3D modelde değerlendirildi, her yüzey ayrı ayrı
- Baca, çatı kenarları ve kullanılabilir alanlar planlamadan önce net şekilde görüldü
- Panel yerleşimi müşteri için görsel olarak hazırlandı, teknik bilgi gerektirmeden anlaşılır
%15 neyi ölçüyor, neyi ölçmüyor
Bu sayıyı doğru yere koymak bizim için önemli. %15, net olarak tanımlı tek bir adımı ifade ediyor: çatının ilk değerlendirmesi ve panel yerleşiminin hazırlanması. Toplam proje süresi, sonraki enerji üretimi ya da kurulum hakkında bir şey söylemiyor. Gölgelenme simülasyonu bu vaka analizinin konusu değil.
Kurulumcuların bu projeden çıkarabileceği dersler
Çok yüzeyli çatılar sadece Alaçatı’ya özgü değil. Ege ve Akdeniz kıyısındaki villa ve yazlıklarda çok eğimli kiremit çatılar, bacalar, çatı pencereleri ve bahçedeki yaşlı ağaçlar sık görülür. Bize göre bu proje, her yerde geçerli üç noktayı gösteriyor:
1. Önce yüzeyler, sonra paneller. Çok yüzeyli bir çatıda önce panel yerleştirmek, sonradan uygun olmadığı anlaşılacak yüzeyler üzerinde plan yapmak demek. Her yüzeyin değerlendirilmesi en başta yapılmalı.
2. Engeller ilk değerlendirmeye girmeli. Ancak kurulum sırasında fark edilen bir baca zaman ve güven kaybettirir. 3D model üzerinde çatı ölçümü onu daha planlama aşamasında gösterir.
3. Müşteri görselle karar verir. 3D model üzerindeki bir yerleşim, ev sahibine metrekare ve açı listesinden çok daha fazlasını anlatır.
Çok yüzeyli çatıları siz de mi planlıyorsunuz? İş akışını kendi projenizde deneyin.
